DYD-17
개요

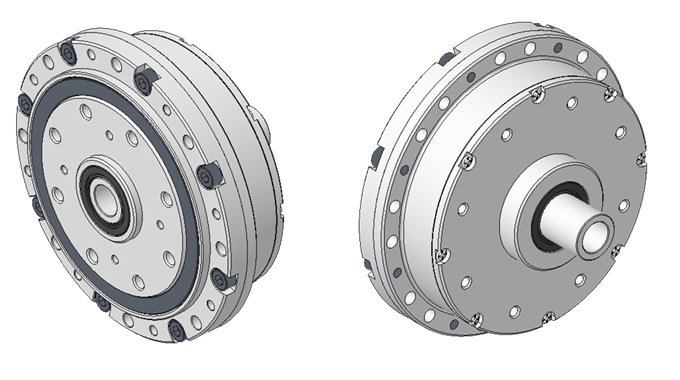

DYD-17
세부사양
| 속성 | 단위 | DYD-17-051 | DYD-17-099 |
|---|---|---|---|
| 감속비 | - | 51 | 99 |
| 정격 토크 (@2,000rpm) | Nm | 11 | 16 |
| 허용 피크 토크 (가속/감속) | Nm | 44 | 64 |
| 허용 피크 토크 (비상 정지) | Nm | 96 | 96 |
| 정격 입력 속도 | rpm | 2,000 | 2,000 |
| 최대 입력 속도 | rpm | 8,500 | 8,500 |
| 관성 모멘트 | x10⁻⁴ kgm² | 0.284 | 0.322 |
| 백래시 | arcmin | <3.0 | <3.0 |
| 효율 (@2,000rpm, 20℃) | % | 70 | 70 |
| 기동 토크 | cNm | 4 | 3 |
| 증속 기동 토크 (백드라이브) | Nm | 5 | 5 |
| 수명 | hour | 7,000 | 7,000 |
| 크기 | mm | Ø78 × 34.2 | Ø78 × 34.2 |
| 무게 | g | 600 | 600 |
노트
제품의 지속적인 성능 개선을 위해 사양과 수치는 변경될 수 있습니다.
경고
- DYD 기어를 분해하거나 개조하지 마십시오.
- 입력축을 깨끗하게 유지하고 이물질이 묻지 않도록 하십시오.
- 정격 사양을 초과하는 과도한 부하를 가하지 마십시오.
- 지정된 윤활제만 사용하고 윤활 주기를 준수하십시오.

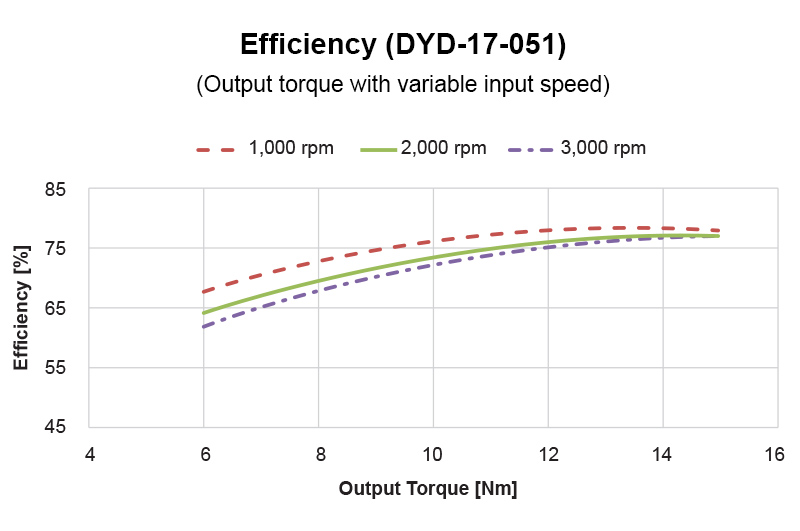

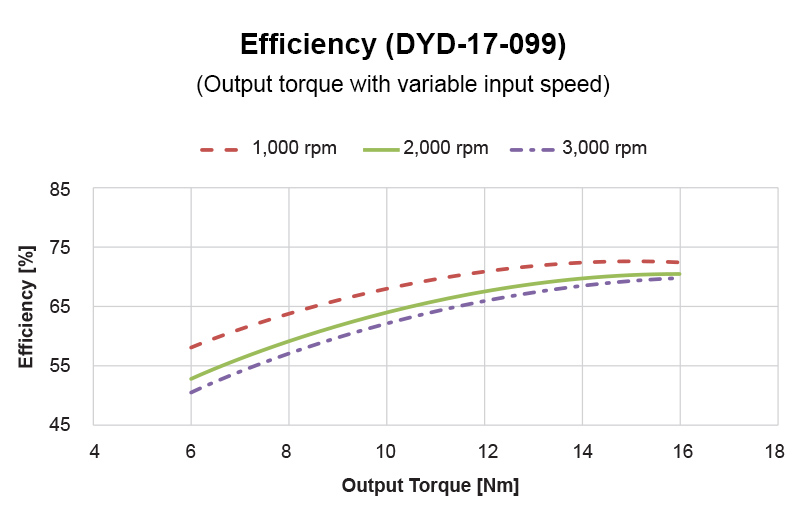

효율
감속기의 효율은 주변 환경의 온도와 입력 속도에 따라 달라질 수 있습니다.
입력 속도와 출력 토크에 따른 효율 곡선은 다음과 같습니다.

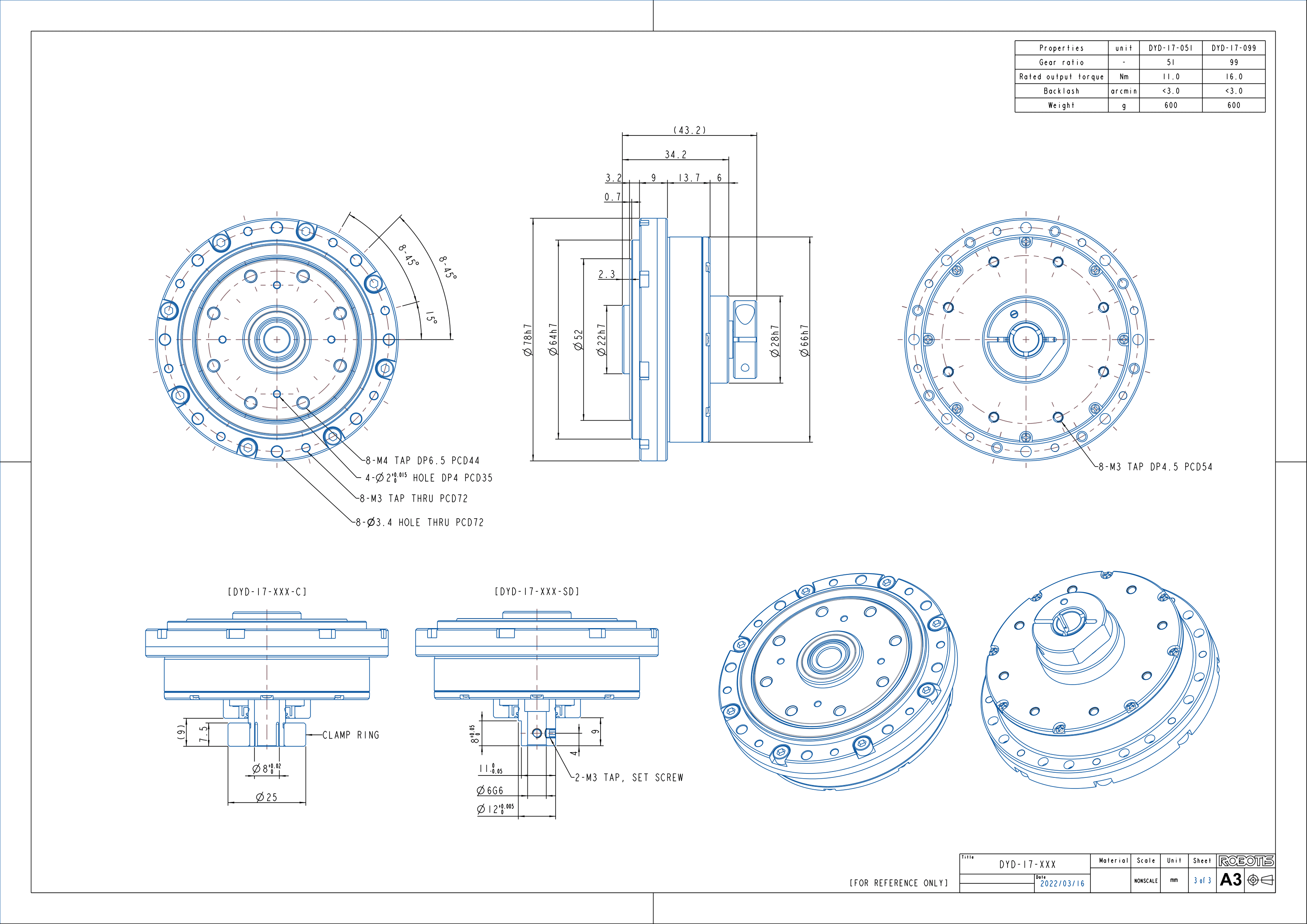

기구도면
옵션 및 조립공차
입력부 샤프트 옵션
DYD에는 다양한 입력축 옵션을 선택할 수 있습니다. 다음 표를 참고하여 DYD에 사용할 입력축 옵션을 선택하세요.
| 옵션 | Type - C | Type - SD |
|---|---|---|
| 형태 |  |  |
| 명칭 | 클램프 링 | Set-screw (D-Cut) |

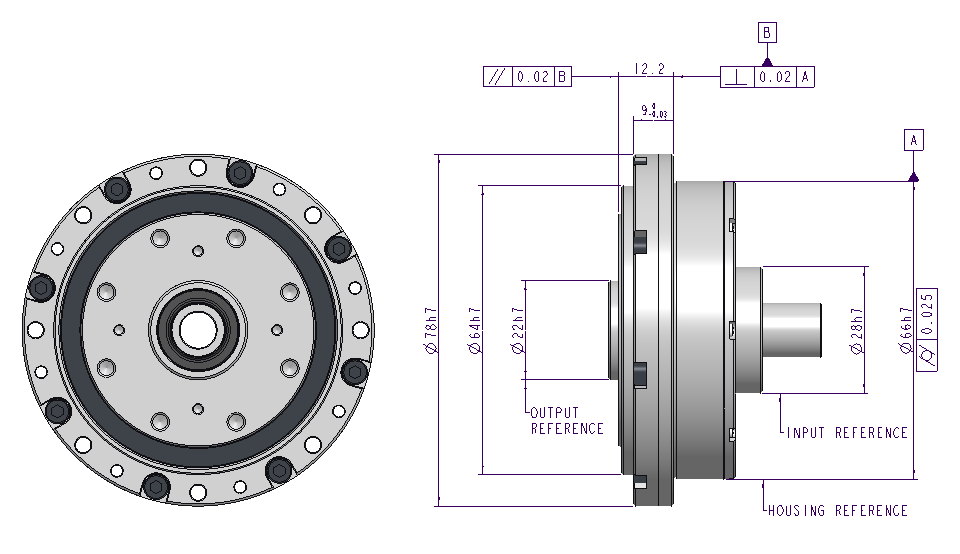

조립공차
DYD를 시스템에 적용할 때 입력부, 출력부, 하우징의 치수 및 기하 공차를 참고하십시오.
